OSLO結晶器
所屬系列:蒸發結晶器
產品簡介:OSLO型蒸發結晶器 OSLO型蒸發結晶器也稱奧斯陸結晶器是2 0 世紀2 0 年代由挪威人Jeremiassen提出的，也常稱之為Krystal結晶器或粒度分級型結晶器，在工業上曾得到較廣泛的應用。如下圖所
OSLO結晶器
OSLO型蒸發結晶器也稱奧斯陸結晶器是2 0 世紀2 0 年代由挪威人Jeremiassen提出的，也常稱之為Krystal結晶器或粒度分級型結晶器，在工業上曾得到較廣泛的應用。如下圖所示它的主要特點為過飽和度產生的區域與晶體生長區分別設置在結晶器的兩處，晶體在循環母液流中流化懸浮，為晶體生長提供一個良好的條件。
OSLO型蒸發結晶器應用行業：味精、冶金、水產物加工、軟水制造等；
奧斯陸結晶器的結構型式及設計特點

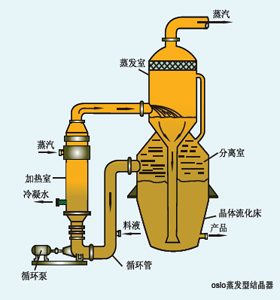

奧斯陸結晶器的結構型式如圖它的特點有：
①育晶器底部為園弧形，這就改善了料液在育晶器內的流動狀態，不致于形成死區；
②育晶器上部擴大的斷面可以使鹽晶沉降下來，不參與循環，減少了二次成核的機會(huì )；
③料液從蒸發室下部進料，上部中心管出料，減少了短路溫差損失,同時料液在蒸發室內上升的過程中還有一個微粒溶解過程，料液由不飽和變成飽和，可以減少細晶的數量，從而保證鹽的粒度；
④設計時育晶器上錐部設置了母液排放管，它既可以排母液控制罐內Na2 SO4 含量，也可以將一些微細的鹽晶排出系統， 以保持罐內晶核相對穩定,有利鹽粒長大；
⑤在設計時還考慮了每次刷罐時保留育晶器內料液的刷罐方式,既只刷加熱室，這樣可避免育晶罐內大粒鹽的損失，而且刷罐后恢復生產出合格鹽的時間也可以縮短。
⑥循環泵電機采用可調電機，通過調節電機轉速來調節循環泵流量， 從而調節循環清液中鹽晶粒徑和排出系統的結晶數量；
OSLO結晶器典型應用領域
OSLO是制鹽行業中常用的一種典型的結晶器。其特點是溶液從結晶器上部流出，進入強制循環泵，通過可使溶液產生過飽和度的裝置后進入結晶器中心降液管，逐漸形成結晶，長大后的結晶沉于結晶器底部，取出為產品。
在物料循環過程中，多采用清母液循環，晶體不參加循環因此不易被破碎，結晶自結晶器中部取出不受沉降限制，晶體生長環境好，所以晶體粒徑大，可達6-20目，即3mm大。結晶器內不需要攪拌。
